ER Modeli

ER(ENTITY RELATIONSHIP MODEL-VARLIK İLİŞKİ MODELİ)

Veri tabanı tasarımında en fazla kullanılan yapılardan biri olan  ER modeli (diyagramı),ilişkisel veri tabanı  kavramının temel yapı taşlarından biridir .Bu model kullanılarak;
    -veri modellemesi yapılır,
    -verilerin arasındaki ilişkilerin anlamları ve özellikleri incelenir.
    -kullanılacak sistem(VTYS)  belirlenir.

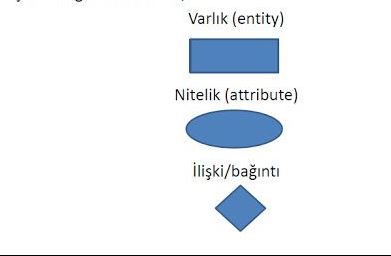

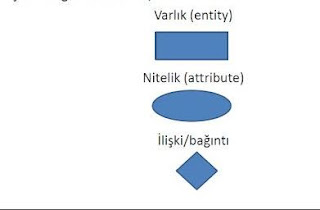

Bir ER modelinde 3 temel kavram vardır. Bunlar Varlık, Nitelik ve İlişkidir. Gösterimi aşağıdaki gibidir.

Varlık Nedir?
Var olan ve benzerlerinden ayırt edilebilen , modelin en temel ögesine varlık denir.

Nitelik Nedir?
Varlığın sahip olduğu her bir özelliğe nitelik denir.

İlişki Nedir?
Farklı varlıklar arasındaki ilişkileri ifade eder.Bu ilişkiler 1-1, 1-N, M-N şeklinde sınıflandırılabilir.

ER tasarım aşamaları:

-Varlıklar belirlenir.
-Varlıkların nitelikleri oluşturulur.
-Varlıklar arası ilişkiler kurulur.
-ER diyagramı çizilir.
-Tasarlanan ER diyagramı için gerekli normalizasyon filtreleri uygulanır.
-Gerekirse tekrar çizilir

İLİŞKİLER

Örnek ER Diyagramı
